Bộ phận trợ lực của tàu ngầm áp suất cao Bộ phận hỗ trợ khí nén Yokohama cho bến tàu
Chắn bùn chủ yếu để chịu lực va đập của tàu khi tàu cập bến, rời bến và các dạng khác (như khi tàu buộc dây để kéo), truyền cho kết cấu thân tàu một diện tích lớn hơn.Chắn bùn bằng gỗ có tác dụng đệm.Mặc dù chắn bùn bằng thép có tác dụng đệm kém nhưng chịu lực tốt hơn và có thể được đưa vào phần dầm thân tàu (độ bền hàn phải đảm bảo).Đặc biệt đối với sà lan boong hở lớn, chúng có thể bù đắp cho boong Việc thiếu diện tích mặt cắt ngang hiệu quả có lợi cho sức dọc.Vật liệu thép không được sử dụng cho chắn bùn của sà lan chở dầu và tàu chở dầu nhỏ.
Các tàu biển lớn thường không có chắn bùn.Thuyền sông, thuyền công tác, chắn bùn đường đôi vĩnh cửu, một chiếc nằm ở boong trên và chiếc còn lại nằm cao hơn một chút so với mực nước thiết kế
Thông số chắn bùn cao su khí nén
| Yêu cầu về kích thước và hiệu suất chắn bùn bằng khí nén 50 | ||||
|
Kích thước danh nghĩa đường kính x chiều dài mm |
Áp suất bên trong ban đầu kPa |
Khả năng hấp thụ năng lượng được đảm bảo (GEA) | Phản lực tại độ lệch GEA (R) | Áp suất thân tàu (Áp suất bên trong) tại độ lệch GEA (P) |
| Giá trị nhỏ nhất ở độ võng 60 ± 5% kJ | Dung sai ± 10% kN |
Giá trị tham khảo kPa |
||
| 500 x 1000 | 50 | 6 | 64 | 132 |
| 600 x 1000 | 50 | số 8 | 74 | 126 |
| 700 x 1500 | 50 | 17 | 137 | 135 |
| 1000 x 1500 | 50 | 32 | 182 | 122 |
| 1000 x 2000 | 50 | 45 | 257 | 132 |
| 1200 x2000 | 50 | 63 | 297 | 126 |
| 1350 x 2500 | 50 | 102 | 427 | 130 |
| 1500 x 3000 | 50 | 153 | 579 | 132 |
| 1700 x 3000 | 50 | 191 | 639 | 128 |
| 2000 x 3500 | 50 | 308 | 875 | 128 |
| 2500 x 4000 | 50 | 663 | 1381 | 137 |
| 2500 x5500 | 50 | 943 | 2019 | 148 |
| 3300 x 4500 | 50 | 1175 | 1884 | 130 |
| 3300 x 6500 | 50 | 1814 | 3015 | 146 |
| 3300 x 10600 | 50 | 3067 | 5257 | 158 |
| 4500 x 9000 | 50 | 4752 | 5747 | 146 |
| 4500 x 12000 | 50 | 6473 | 7984 | 154 |
|
Trọng tải tàu (DWT) |
Tốc độ lên máy bay giả định (CÔ) |
Năng lượng động học hiệu quả (KN.M) |
Kích thước Fender D * L (NS) |
| 200000 | 0,15 | 1890 | 3,3 x 6,5 |
| 150000 | 0,15 | 1417 | 3,3 x 6,5 |
| 100000 | 0,15 | 945 | 3.0 x 5.0 |
| 85000 | 0,17 | 1031 | 3.0 x 6.0 |
| 50000 | 0,18 | 680 | 2,5 x 5,5 |
| 40000 | 0,20 | 672 | 2,5 x 5,5 |
| 30000 | 0,22 | 609 | 2,5 x 4,0 |
| 20000 | 0,25 | 525 | 2,5 x 4,0 |
| 15000 | 0,26 | 425 | 2,5 x 4,0 |
| 10000 | 0,28 | 329 | 2.0 x 4.0 |
| 5000 | 0,33 | 228 | 2.0 x 3.5 |
| Đối với tàu trọng tải lớn | |||
Ứng dụng Fender cao su khí nén
1. Tàu chở dầu khí
2. Phà nhanh và tàu nhôm
3. Cài đặt tạm thời và vĩnh viễn
4. Phản ứng nhanh chóng và các trường hợp khẩn cấp
5. Ở các cảng có sự thay đổi thủy triều khắc nghiệt
6. Đối với hoạt động vận chuyển hàng hóa từ tàu đến tàu
7. Đối với tất cả các tàu hải quân do áp suất thân tàu thấp và lợi thế của sự gia tăng tỷ lệ thuận của phản lực và sự hấp thụ năng lượng

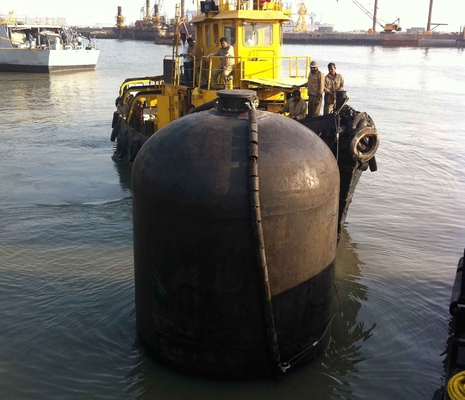

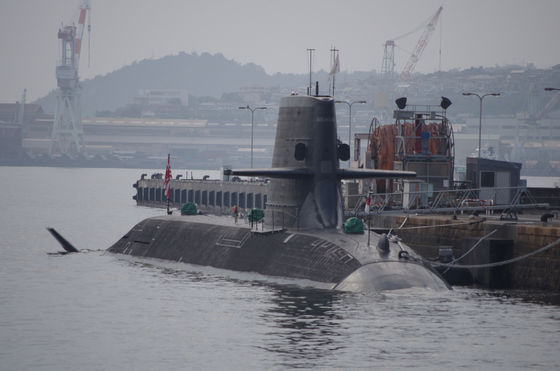

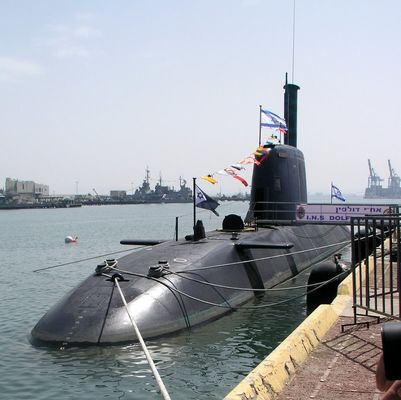

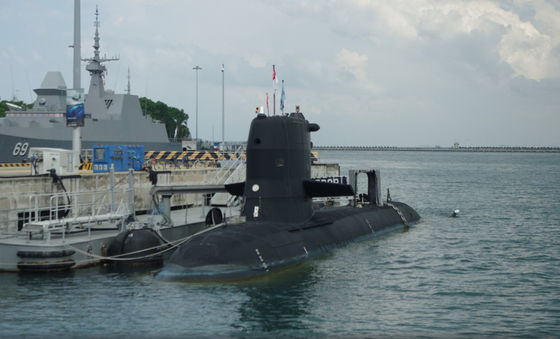

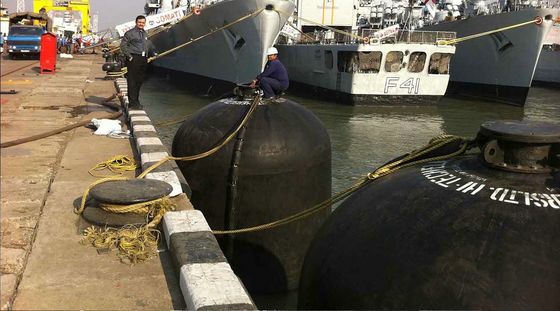

Sử dụng các tấm chắn bùn sumarine
