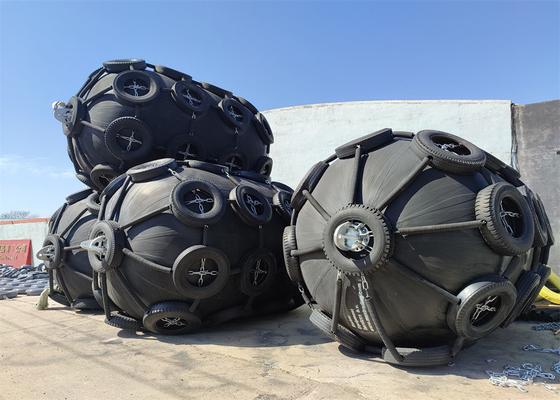

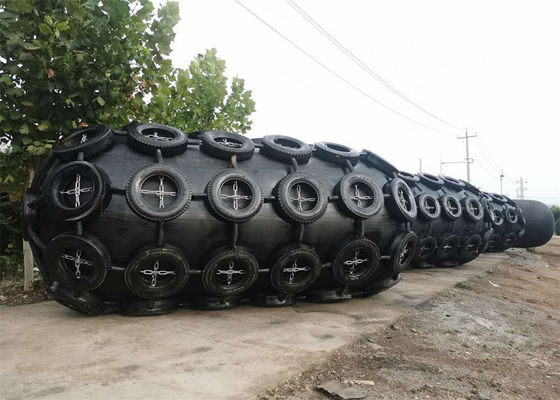

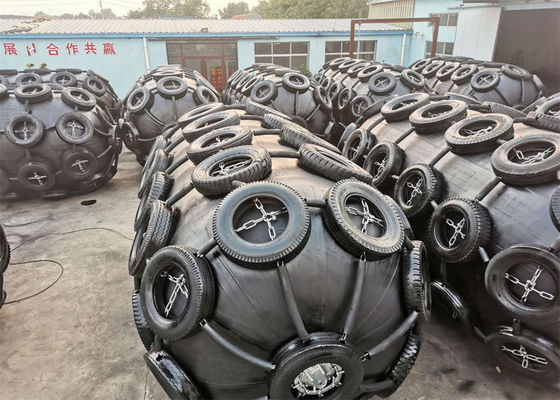

Chắn bùn biển ISO 9001 Chắn bùn Yokohama 1. Giới thiệu về Chắn bùn cao su khí nén 1 Cao su bên ngoài Các lớp cao su bên ngoài bao phủ bên ngoài chắn bùn bảo vệ các lớp dây và cao su bên trong khỏi mài mòn và các lực bên ngoài khác. Hợp chất này có độ bền kéo và độ xé đủ để chịu được mọi điều kiện th...
1. Giới thiệu về Chắn bùn cao su khí nén
1 Cao su bên ngoài
Các lớp cao su bên ngoài bao phủ bên ngoài chắn bùn bảo vệ các lớp dây và cao su bên trong khỏi mài mòn và các lực bên ngoài khác. Hợp chất này có độ bền kéo và độ xé đủ để chịu được mọi điều kiện thời tiết và sử dụng khắc nghiệt. Màu tiêu chuẩn là đen, nhưng các màu khác có sẵn theo yêu cầu.
2 Cao su bên trong
Lớp lót của màng cao su bịt kín không khí áp suất bên trong chắn bùn.
3 Lớp dây lốp tổng hợp để gia cố
Các lớp gia cố, được làm bằng dây lốp tổng hợp thường được sử dụng trong lốp xe, được bố trí ở các góc lý tưởng để giữ áp suất bên trong và phân phối đều ứng suất, cung cấp khả năng gia cố mạnh mẽ và hiệu quả.
4 Vòng hạt
Một vòng thép được đặt ở một đầu (hoặc cả hai đầu) của chắn bùn và giữ đầu của các lớp dây.
5 Mặt bích
Một mặt bích thép được gắn trên chắn bùn, trong đó có thể điều chỉnh van khí hoặc van an toàn.
6 Van an toàn
Chắn bùn có đường kính 2500mm trở lên phải được trang bị van an toàn để xả áp suất bên trong dư thừa khi chắn bùn bị nén quá mức do vô tình. Chắn bùn có đường kính nhỏ hơn 2500mm, có thể được trang bị van an toàn nếu cần.
7 Phụ kiện kim loại
Tất cả các phụ kiện kim loại liên quan của chắn bùn khí nén, bao gồm còng, vòng kéo, khớp xoay, lưới xích, được làm bằng thép không gỉ, có khả năng chống ăn mòn nước biển.
| Kích thước và yêu cầu hiệu suất của chắn bùn khí nén 50 | ||||
|
Đường kính x chiều dài kích thước danh nghĩa mm |
Áp suất bên trong ban đầu kPa |
Khả năng hấp thụ năng lượng đảm bảo (GEA) | Lực phản ứng tại độ lệch GEA (R) | Áp suất thân tàu (Áp suất bên trong) tại độ lệch GEA (P) |
| Giá trị tối thiểu tại độ lệch 60±5% kJ | Dung sai±10 % kN |
Giá trị tham chiếu kPa |
||
| 500 x 1000 | 50 | 6 | 64 | 132 |
| 600 x 1000 | 50 | 8 | 74 | 126 |
| 700 x 1500 | 50 | 17 | 137 | 135 |
| 1000 x 1500 | 50 | 32 | 182 | 122 |
| 1000 x 2000 | 50 | 45 | 257 | 132 |
| 1200 x2000 | 50 | 63 | 297 | 126 |
| 1350 x 2500 | 50 | 102 | 427 | 130 |
| 1500 x 3000 | 50 | 153 | 579 | 132 |
| 1700 x 3000 | 50 | 191 | 639 | 128 |
| 2000 x 3500 | 50 | 308 | 875 | 128 |
| 2500 x 4000 | 50 | 663 | 1381 | 137 |
| 2500 x5500 | 50 | 943 | 2019 | 148 |
| 3300 x 4500 | 50 | 1175 | 1884 | 130 |
| 3300 x 6500 | 50 | 1814 | 3015 | 146 |
| 3300 x 10600 | 50 | 3067 | 5257 | 158 |
| 4500 x 9000 | 50 | 4752 | 5747 | 146 |
| 4500 x 12000 | 50 | 6473 | 7984 | 154 |
| Kích thước và yêu cầu hiệu suất của chắn bùn khí nén 80 | ||||
|
Đường kính x chiều dài kích thước danh nghĩa mm |
Áp suất bên trong ban đầu kPa |
Khả năng hấp thụ năng lượng đảm bảo (GEA) | Lực phản ứng tại độ lệch GEA (R) | Áp suất thân tàu (Áp suất bên trong) tại độ lệch GEA (P) |
| Giá trị tối thiểu tại độ lệch 60±5% kJ | Dung sai±10% kN |
Giá trị tham chiếu kPa |
||
| 500 x 1000 | 80 | 8 | 85 | 174 |
| 600 x 1000 | 80 | 11 | 98 | 166 |
| 700 x 1500 | 80 | 24 | 180 | 177 |
| 1000 x 1500 | 80 | 45 | 239 | 160 |
| 1000 x2000 | 80 | 63 | 338 | 174 |
| 1200 x 2000 | 80 | 88 | 390 | 166 |
| 1350 x 2500 | 80 | 142 | 561 | 170 |
| 1500 x 3000 | 80 | 214 | 761 | 174 |
| 1700 x 3000 | 80 | 267 | 840 | 168 |
| 2000 x 3500 | 80 | 430 | 1150 | 168 |
| 2500 x 4000 | 80 | 925 | 1815 | 180 |
| 2500 x 5500 | 80 | 1317 | 2653 | 195 |
| 3300 x 4500 | 80 | 1640 | 2476 | 171 |
| 3300 x 6500 | 80 | 2532 | 3961 | 191 |
| 3300 x 10600 | 80 | 4281 | 6907 | 208 |
| 4500 x 9000 | 80 | 6633 | 7551 | 192 |
| 4500 x 12000 | 80 | 9037 | 10490 | 202 |
Thiết kế độc đáo của Chắn bùn cao su khí nén Henger
Van an toàn bảo vệ chủ động, Tất cả các chắn bùn đều được trang bị van an toàn để xả không khí bên trong trong trường hợp áp suất quá cao do vô tình.
Đây là thiết kế được cấp bằng sáng chế có thể tránh nổ chắn bùn do va chạm và bơm hơi.
Mặt bích Henger được đúc bằng sắt chống ăn mòn với lớp phủ chống ăn mòn mạ kẽm, sẽ kéo dài đáng kể chất lượng và tuổi thọ của chắn bùn. Độ bền của mặt bích đúc Henger tăng 40% so với loại truyền thống.
1 An toàn và độ tin cậy
Chắn bùn cao su khí nén Henger được cấu tạo bằng cao su tự nhiên, một số lớp dây lốp chắc chắn và do đó có khả năng chống áp lực và cắt. Hệ số an toàn được áp dụng trong thiết kế của chắn bùn này dựa trên lý thuyết được chấp nhận và đã được chứng minh bằng thử nghiệm rộng rãi.
2 Thiết kế van an toàn bảo vệ chủ động được cấp bằng sáng chế
Tất cả Chắn bùn cao su khí nén Henger đều được trang bị van an toàn để xả không khí bên trong trong trường hợp áp suất quá cao do vô tình.
3 Không bị suy giảm hoặc thay đổi về hiệu suất
Chắn bùn cao su khí nén Henger sử dụng độ đàn hồi nén của không khí, do đó không có sự suy giảm hiệu suất do mỏi.
4 Ưu điểm khi cập bến nghiêng
Chắn bùn cao su khí nén Henger, khả năng hấp thụ năng lượng không giảm khi nén nghiêng lên đến 15 độ.
Có hai loại lắp đặt điển hình: hoạt động tàu với tàu và hoạt động tàu với bến.
a. hoạt động tàu với tàu
Nói chung, hai điểm tiếp xúc là đủ cho hoạt động tàu với tàu hạng nhẹ. Nhưng nên sử dụng thêm 1 hoặc 2 chắn bùn cao su khí nén làm chắn bùn chính để hấp thụ năng lượng cập bến cho hoạt động tàu với tàu hạng nặng và giữ khoảng cách thích hợp giữa hai tàu. Trong khi đó, hai hoặc nhiều chắn bùn cỡ nhỏ có thể được treo trên thân tàu làm chắn bùn thứ cấp.
b. hoạt động tàu với bến
Chắn bùn khí nén thường được sử dụng cho hoạt động tàu với cầu cảng vì hiệu suất tuyệt vời của nó. Chắn bùn khí nén được neo vào cầu cảng bằng xích và còng. Trong khi đó, chắn bùn khí nén có thể nổi trên mặt nước tùy thuộc vào sự thay đổi của thủy triều.
Vận chuyển Chúng tôi có thể thực hiện vận chuyển bằng pallet xả hơi và vận chuyển toàn bộ chắn bùn mà không cần xả hơi theo yêu cầu của khách hàng. Chúng tôi luôn đặt yêu cầu của khách hàng lên hàng đầu.
Thời gian bảo hành sản phẩm của Henger là 24 tháng và nhà cung cấp trung bình không thể đạt được thời gian dài như vậy, đây cũng là sự tin tưởng mà chúng tôi và khách hàng có đối với các sản phẩm của nhà máy chúng tôi.
Dịch vụ sau bán hàng, chúng tôi trực tuyến 24 giờ một ngày, miễn là bạn có thắc mắc, chúng tôi sẽ luôn ở đó, sẽ có nhân viên chuyên nghiệp để trả lời các câu hỏi của bạn và cung cấp cho bạn hỗ trợ kỹ thuật.
Vận chuyển Chúng tôi có thể thực hiện vận chuyển bằng pallet xả hơi và vận chuyển toàn bộ chắn bùn mà không cần xả hơi theo yêu cầu của khách hàng. Chúng tôi luôn đặt yêu cầu của khách hàng lên hàng đầu.
