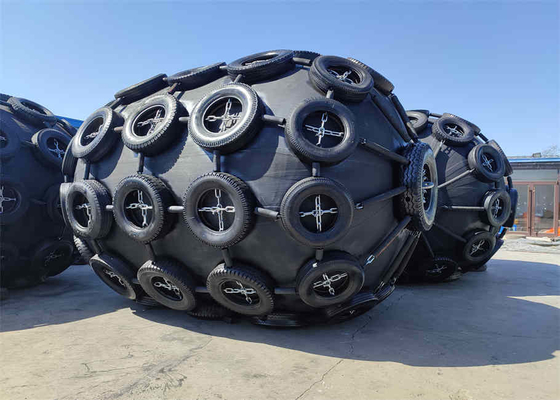

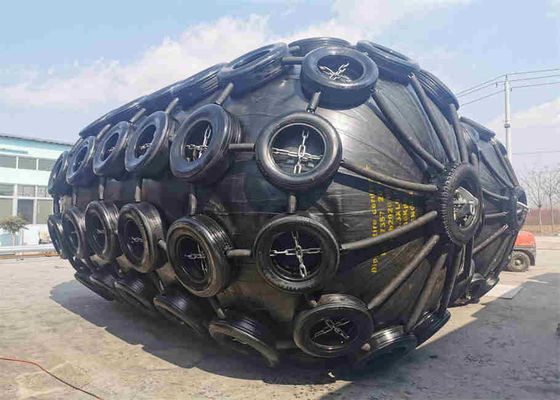

Tấm chắn bùn cao su khí nén kiểu Yokohama có vỏ màu đen 1. Giới thiệu chắn bùn cao su khí nén 1 Cao su bên ngoài Các lớp cao su bên ngoài bao phủ bên ngoài chắn bùn bảo vệ các lớp dây và cao su bên trong khỏi mài mòn và các tác động ngoại lực khác.Hợp chất này có đủ độ bền kéo và xé để chịu được mọi ...
1. Giới thiệu chắn bùn cao su khí nén
1 Cao su bên ngoài
Các lớp cao su bên ngoài bao phủ bên ngoài chắn bùn bảo vệ các lớp dây và cao su bên trong khỏi mài mòn và các tác động ngoại lực khác.Hợp chất này có đủ độ bền kéo và xé để chịu được mọi điều kiện thời tiết và sử dụng khó khăn.Màu tiêu chuẩn là màu đen, nhưng các màu khác có sẵn theo yêu cầu.
2 bên trong cao su
Lớp lót của màng cao su bịt kín không khí điều áp bên trong chắn bùn.
3 lớp dây lốp tổng hợp để gia cố
Các lớp gia cố, được làm bằng dây lốp tổng hợp thường được sử dụng trong lốp xe, được bố trí ở các góc lý tưởng để giữ áp suất bên trong và phân bổ ứng suất đồng đều mang lại hiệu quả gia cố mạnh mẽ.
4 vòng cườm
Một vòng thép được đặt ở một đầu (hoặc cả hai đầu) của tấm chắn bùn và giữ phần cuối của các lớp dây.
5 mặt bích
Một mặt bích bằng thép được gắn trên tấm chắn bùn, có thể điều chỉnh van khí hoặc van an toàn.
6 Van an toàn
Tấm chắn bùn có đường kính từ 2500mm trở lên phải được trang bị van an toàn để giải phóng áp suất dư thừa bên trong khi tấm chắn bùn vô tình bị nén quá mức.Tấm chắn bùn có đường kính nhỏ hơn 2500mm có thể được trang bị van an toàn nếu cần.
7 Phụ kiện kim khí
Tất cả các phụ kiện kim loại có liên quan của chắn bùn khí nén, bao gồm cùm, vòng kéo, khớp xoay, lưới xích, đều được làm bằng thép không gỉ, có khả năng chống ăn mòn do nước biển.
| Yêu cầu về kích thước và hiệu suất của tấm chắn bùn 50 bằng khí nén | ||||
|
Kích thước danh nghĩa đường kính x chiều dài mm |
Áp suất bên trong ban đầu kPa |
Đảm bảo hấp thụ năng lượng (GEA) | Lực phản ứng tại độ lệch GEA(R) | Áp suất thân tàu (Áp suất bên trong) tại độ lệch GEA (P) |
| Giá trị nhỏ nhất ở độ võng 60±5% kJ | Dung sai ±10 % kN |
Giá trị tham khảo kPa |
||
| 500 x 1000 | 50 | 6 | 64 | 132 |
| 600 x 1000 | 50 | số 8 | 74 | 126 |
| 700 x 1500 | 50 | 17 | 137 | 135 |
| 1000 x 1500 | 50 | 32 | 182 | 122 |
| 1000 x 2000 | 50 | 45 | 257 | 132 |
| 1200x2000 | 50 | 63 | 297 | 126 |
| 1350 x 2500 | 50 | 102 | 427 | 130 |
| 1500 x 3000 | 50 | 153 | 579 | 132 |
| 1700 x 3000 | 50 | 191 | 639 | 128 |
| 2000 x 3500 | 50 | 308 | 875 | 128 |
| 2500 x 4000 | 50 | 663 | 1381 | 137 |
| 2500x5500 | 50 | 943 | 2019 | 148 |
| 3300 x 4500 | 50 | 1175 | 1884 | 130 |
| 3300 x 6500 | 50 | 1814 | 3015 | 146 |
| 3300 x 10600 | 50 | 3067 | 5257 | 158 |
| 4500 x 9000 | 50 | 4752 | 5747 | 146 |
| 4500 x 12000 | 50 | 6473 | 7984 | 154 |
| Yêu cầu về kích thước và hiệu suất của chắn bùn 80 khí nén | ||||
|
Kích thước danh nghĩa đường kính x chiều dài mm |
Áp suất bên trong ban đầu kPa |
Đảm bảo hấp thụ năng lượng (GEA) | Phản lực tại điểm võng GEA (R) | Áp suất thân tàu (Áp suất bên trong) tại độ lệch GEA (P) |
| Giá trị nhỏ nhất ở độ võng 60±5% kJ | Dung sai ±10% kN |
Giá trị tham khảo kPa |
||
| 500 x 1000 | 80 | số 8 | 85 | 174 |
| 600 x 1000 | 80 | 11 | 98 | 166 |
| 700 x 1500 | 80 | 24 | 180 | 177 |
| 1000 x 1500 | 80 | 45 | 239 | 160 |
| 1000x2000 | 80 | 63 | 338 | 174 |
| 1200 x 2000 | 80 | 88 | 390 | 166 |
| 1350 x 2500 | 80 | 142 | 561 | 170 |
| 1500 x 3000 | 80 | 214 | 761 | 174 |
| 1700 x 3000 | 80 | 267 | 840 | 168 |
| 2000 x 3500 | 80 | 430 | 1150 | 168 |
| 2500 x 4000 | 80 | 925 | 1815 | 180 |
| 2500 x 5500 | 80 | 1317 | 2653 | 195 |
| 3300 x 4500 | 80 | 1640 | 2476 | 171 |
| 3300 x 6500 | 80 | 2532 | 3961 | 191 |
| 3300 x 10600 | 80 | 4281 | 6907 | 208 |
| 4500 x 9000 | 80 | 6633 | 7551 | 192 |
| 4500 x 12000 | 80 | 9037 | 10490 | 202 |
Thiết kế độc đáo của chắn bùn cao su khí nén Henger
Van an toàn bảo vệ chủ động, Tất cả các tấm chắn bùn đều được trang bị van an toàn để giải phóng không khí bên trong trong trường hợp quá áp suất tình cờ.
Đây là một thiết kế đã được cấp bằng sáng chế có thể tránh được sự bùng nổ của chắn bùn do va chạm và lạm phát không khí.
Mặt bích Henger được đúc bằng sắt chống ăn mòn với lớp phủ chống ăn mòn mạ kẽm, giúp kéo dài đáng kể chất lượng và tuổi thọ của tấm chắn bùn.Độ bền của mặt bích đúc Henger cải thiện cao hơn 40% so với loại truyền thống.
1 An toàn và Độ tin cậy
Chắn bùn cao su khí nén Henger được làm bằng cao su tự nhiên, nhiều lớp dây lốp chắc chắn, do đó có khả năng chịu áp lực và cắt.Hệ số an toàn được áp dụng trong thiết kế của tấm chắn bùn này dựa trên lý thuyết đã được chấp nhận và đã được chứng minh bằng thử nghiệm rộng rãi.
2 Thiết kế van an toàn bảo vệ chủ động được cấp bằng sáng chế
Tất cả các Chắn bùn cao su khí nén Henger đều được trang bị van an toàn để giải phóng không khí bên trong trong trường hợp áp suất quá cao.
3 Không suy giảm hoặc thay đổi về hiệu suất
Chắn bùn cao su khí nén Henger sử dụng tính đàn hồi nén của không khí, do đó không có hiện tượng suy giảm hiệu suất do mỏi.
4 ưu điểm khi nằm nghiêng
Chắn bùn cao su khí nén Henger, khả năng hấp thụ năng lượng không giảm khi nén nghiêng lên đến 15 độ.
Có hai loại cài đặt điển hình: vận hành từ tàu đến tàu và vận hành từ tàu đến cảng.
Một.tàu đến tàu hoạt động
Nói chung, hai điểm tiếp xúc là đủ để tàu hạng nhẹ hoạt động.Nhưng nên sử dụng thêm 1 hoặc 2 tấm chắn bùn cao su khí nén làm tấm chắn bùn chính để hấp thụ năng lượng neo đậu cho tàu hạng nặng vận hành tàu và giữ khoảng cách đứng thích hợp giữa hai tàu.Trong khi đó, hai hoặc nhiều tấm chắn bùn cỡ nhỏ có thể được treo trên thân tàu làm tấm chắn bùn thứ cấp.
b.vận hành tàu đến bến
Chắn bùn khí nén thường được sử dụng cho tàu quay hoạt động vì hiệu suất tuyệt vời của nó.Chắn bùn khí nén được neo với quay bằng dây xích và cùm.Trong khi đó, chắn bùn khí nén có thể nổi trên mặt nước tùy thuộc vào sự thay đổi của thủy triều.
Vận chuyển Chúng tôi có thể vận chuyển pallet giảm phát và vận chuyển toàn bộ tấm chắn bùn mà không giảm phát theo yêu cầu của khách hàng.Chúng tôi luôn đặt yêu cầu của khách hàng lên hàng đầu.
1. Khi tấm chắn bùn cao su khí nén không được sử dụng trong một thời gian dài, cần rửa sạch và phơi khô, đổ đầy khí nén thích hợp, đặt ở nơi khô ráo, thoáng mát. Nhiệt độ kho được duy trì ở mức -15 ℃ -40 ℃ .
2. Nơi cất giữ tấm chắn bùn nên tránh xa nguồn nhiệt.
3. Tấm chắn bùn không được tiếp xúc với axit, kiềm, dầu mỡ và dung môi hữu cơ.
4. Khi các tấm chắn bùn không được sử dụng, chúng không được xếp chồng lên nhau và không được xếp chồng lên nhau trên ba.Để kéo dài tuổi thọ của chắn bùn cao su khí nén tốt hơn, bạn nên bảo quản chúng theo đúng các khuyến nghị trên.
Thời hạn bảo hành sản phẩm của Henger là 24 tháng, và thời gian dài như vậy không phải nhà cung cấp trung bình nào có thể đạt được, đó cũng chính là niềm tin mà chúng tôi và khách hàng dành cho sản phẩm của nhà máy.
Dịch vụ hậu mãi chúng tôi trực tuyến 24/24, chỉ cần bạn có thắc mắc chúng tôi sẽ luôn có mặt, sẽ có đội ngũ nhân viên chuyên nghiệp giải đáp thắc mắc và hỗ trợ kỹ thuật cho bạn.
Vận chuyển Chúng tôi có thể vận chuyển pallet giảm phát và vận chuyển toàn bộ tấm chắn bùn mà không giảm phát theo yêu cầu của khách hàng.Chúng tôi luôn đặt yêu cầu của khách hàng lên hàng đầu.
