1.2 * 2.0 ~ 1.5 * 2.5 Niêm phong tốt Nhiều kiểu mẫu khác nhau Tuổi thọ lâu dài Tấm chắn cao su khí nén Giới thiệu chắn bùn cao su khí nénChắn bùn chủ yếu để chịu lực va đập của tàu khi tàu cập bến, rời bến và các dạng khác (như khi tàu buộc dây để kéo), truyền cho kết cấu thân tàu một diện tích lớn ...
1.2 * 2.0 ~ 1.5 * 2.5 Niêm phong tốt Nhiều kiểu mẫu khác nhau Tuổi thọ lâu dài Tấm chắn cao su khí nén

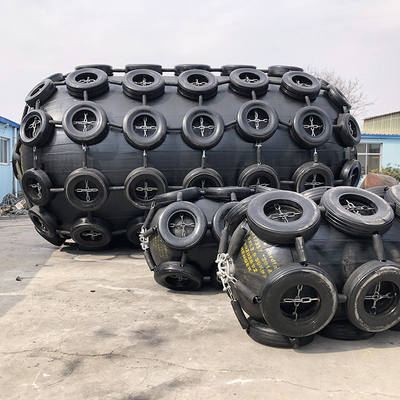

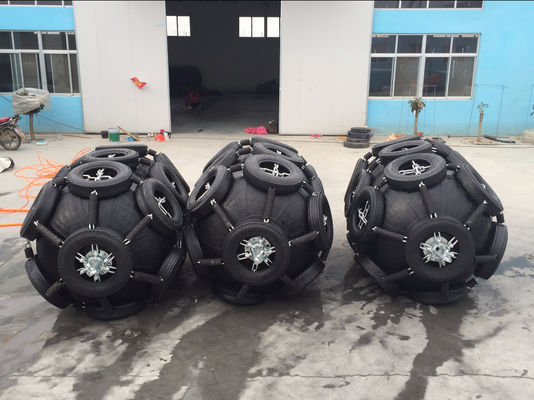

Giới thiệu chắn bùn cao su khí nén
Chắn bùn chủ yếu để chịu lực va đập của tàu khi tàu cập bến, rời bến và các dạng khác (như khi tàu buộc dây để kéo), truyền cho kết cấu thân tàu một diện tích lớn hơn.Chắn bùn bằng gỗ có tác dụng đệm.Mặc dù các chắn bùn bằng thép có tác dụng đệm kém nhưng chịu lực tốt hơn và có thể được đưa vào phần dầm thân tàu (độ bền hàn phải đảm bảo).Đặc biệt đối với sà lan có boong hở lớn, chúng có thể bù đắp cho boong Việc thiếu diện tích mặt cắt ngang hiệu quả có lợi cho sức dọc.Vật liệu thép không được sử dụng cho chắn bùn của sà lan chở dầu và tàu chở dầu loại nhỏ.
Các tàu biển lớn thường không có chắn bùn.Thuyền sông, thuyền công tác, chắn bùn đường đôi vĩnh cửu, một chiếc nằm ở boong trên và chiếc còn lại nằm cao hơn một chút so với mực nước thiết kế
Tính năng Fender cao su khí nén
Tiến bộ của "Bộ chắn bùn cao su bơm hơi khí nén Yokohama" trong việc phát triển các loại chắn bùn cao su khí nén nổi như vậy có liên quan chặt chẽ đến sự tiến bộ và phát triển của công nghệ tàu biển, và phải liên tục đối phó với các tàu chở dầu lớn hơn ngày càng tăng như VLCC, ULCC, các tàu chở khí lớn, hàng rời tàu sân bay và cấu trúc nổi.

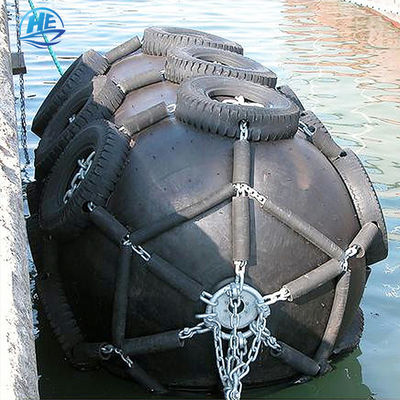

Chắn bùn khí nén nổi được sử dụng trên toàn thế giới cho các hoạt động chuyển tàu - tàu (STS), bến cảng và cho tất cả các loại tàu.
An toàn và độ tin cậy
Chắn bùn cao su khí nén Yokohama được cấu tạo bằng nhiều lớp chắc chắn
dây lốp, và do đó có khả năng chống áp suất và cắt.Hệ số an toàn được thông qua trong
thiết kế của chắn bùn này dựa trên lý thuyết đã được chấp nhận và đã được chứng minh bởi nhiều
thử nghiệm.Kinh nghiệm hoạt động trong một thời gian dài chứng tỏ mức độ cao
an toàn và độ tin cậy, và các thử nghiệm áp suất thủy lực đã chứng minh độ bền là phù hợp.
Thông số chắn bùn cao su khí nén
| Yêu cầu về kích thước và hiệu suất chắn bùn bằng khí nén 50 | ||||
|
Kích thước danh nghĩa đường kính x chiều dài mm |
Áp suất bên trong ban đầu kPa |
Khả năng hấp thụ năng lượng được đảm bảo (GEA) | Phản lực tại độ lệch GEA (R) | Áp suất thân tàu (Áp suất bên trong) tại độ lệch GEA (P) |
| Giá trị nhỏ nhất ở độ võng 60 ± 5% kJ | Dung sai ± 10% kN |
Giá trị tham khảo kPa |
||
| 500 x 1000 | 50 | 6 | 64 | 132 |
| 600 x 1000 | 50 | số 8 | 74 | 126 |
| 700 x 1500 | 50 | 17 | 137 | 135 |
| 1000 x 1500 | 50 | 32 | 182 | 122 |
| 1000 x 2000 | 50 | 45 | 257 | 132 |
| 1200 x2000 | 50 | 63 | 297 | 126 |
| 1350 x 2500 | 50 | 102 | 427 | 130 |
| 1500 x 3000 | 50 | 153 | 579 | 132 |
| 1700 x 3000 | 50 | 191 | 639 | 128 |
| 2000 x 3500 | 50 | 308 | 875 | 128 |
| 2500 x 4000 | 50 | 663 | 1381 | 137 |
| 2500 x5500 | 50 | 943 | 2019 | 148 |
| 3300 x 4500 | 50 | 1175 | 1884 | 130 |
| 3300 x 6500 | 50 | 1814 | 3015 | 146 |
| 3300 x 10600 | 50 | 3067 | 5257 | 158 |
| 4500 x 9000 | 50 | 4752 | 5747 | 146 |
| 4500 x 12000 | 50 | 6473 | 7984 | 154 |
| Yêu cầu về kích thước và hiệu suất chắn bùn bằng khí nén 80 | ||||
|
Kích thước danh nghĩa đường kính x chiều dài mm |
Áp suất bên trong ban đầu kPa |
Khả năng hấp thụ năng lượng được đảm bảo (GEA) | Phản lực tại độ lệch GEA (R) | Áp suất thân tàu (Áp suất bên trong) tại độ lệch GEA (P) |
| Giá trị nhỏ nhất ở độ võng 60 ± 5% kJ | Dung sai ± 10% kN |
Giá trị tham khảo kPa |
||
| 500 x 1000 | 80 | số 8 | 85 | 174 |
| 600 x 1000 | 80 | 11 | 98 | 166 |
| 700 x 1500 | 80 | 24 | 180 | 177 |
| 1000 x 1500 | 80 | 45 | 239 | 160 |
| 1000 x2000 | 80 | 63 | 338 | 174 |
| 1200 x 2000 | 80 | 88 | 390 | 166 |
| 1350 x 2500 | 80 | 142 | 561 | 170 |
| 1500 x 3000 | 80 | 214 | 761 | 174 |
| 1700 x 3000 | 80 | 267 | 840 | 168 |
| 2000 x 3500 | 80 | 430 | 1150 | 168 |
| 2500 x 4000 | 80 | 925 | 1815 | 180 |
| 2500 x 5500 | 80 | 1317 | 2653 | 195 |
| 3300 x 4500 | 80 | 1640 | 2476 | 171 |
| 3300 x 6500 | 80 | 2532 | 3961 | 191 |
| 3300 x 10600 | 80 | 4281 | 6907 | 208 |
| 4500 x 9000 | 80 | 6633 | 7551 | 192 |
| 4500 x 12000 | 80 | 9037 | 10490 | 202 |
