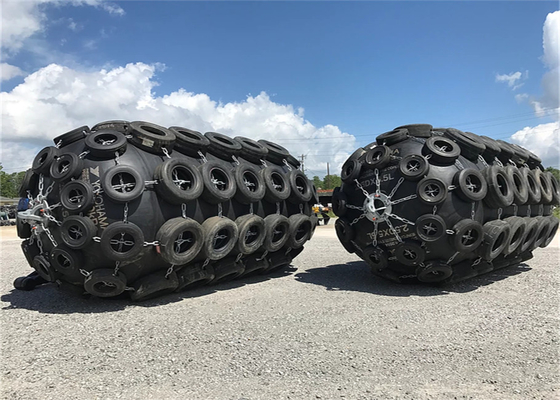

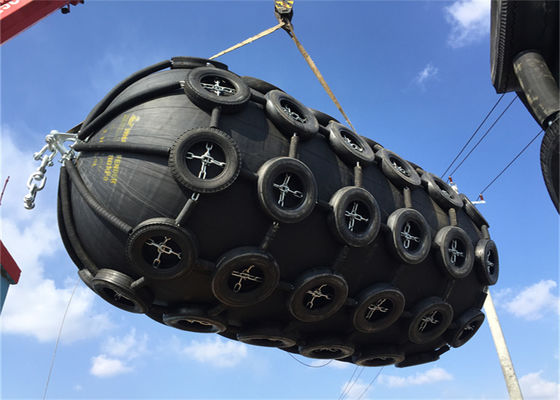

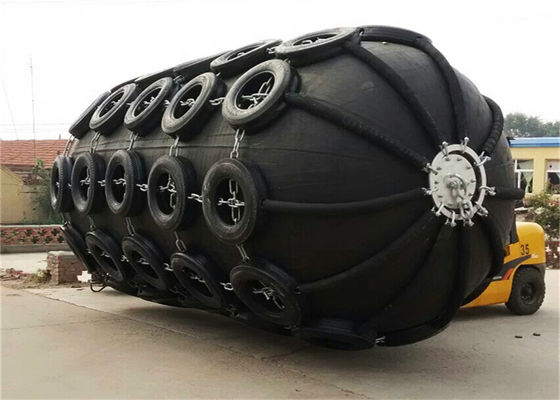

Bền bỉ khi sử dụng Bộ chắn bùn biển bằng khí nén / Bộ chắn bùn Yokohama ISO 17357 1. Giới thiệu Fender cao su khí nén 1 cao su bên ngoài Các lớp cao su bên ngoài bao phủ bên ngoài chắn bùn bảo vệ các lớp dây và lớp cao su bên trong khỏi mài mòn và các tác động ngoại lực khác.Hợp chất này có đủ độ b...
1. Giới thiệu Fender cao su khí nén
1 cao su bên ngoài
Các lớp cao su bên ngoài bao phủ bên ngoài chắn bùn bảo vệ các lớp dây và lớp cao su bên trong khỏi mài mòn và các tác động ngoại lực khác.Hợp chất này có đủ độ bền kéo và xé để chịu được mọi điều kiện thời tiết và sử dụng khó khăn.Màu tiêu chuẩn là màu đen, nhưng các màu khác có sẵn theo yêu cầu.
2 cao su bên trong
Lớp lót của một màng cao su bịt kín không khí có áp suất bên trong các tấm chắn bùn.
3 lớp dây lốp tổng hợp để gia cố
Các lớp gia cố, được làm bằng dây lốp tổng hợp thường được sử dụng trong lốp xe, được bố trí ở các góc lý tưởng để giữ áp suất bên trong và phân phối ứng suất đồng đều mang lại sự gia cố mạnh mẽ hiệu quả.
4 vòng cườm
Một vòng thép được đặt ở một đầu (hoặc cả hai đầu) của chắn bùn và giữ phần cuối của các lớp dây.
5 mặt bích
Một mặt bích bằng thép được gắn trên chắn bùn, có thể điều chỉnh van khí hoặc van an toàn.
6 Van an toàn
Chắn bùn có đường kính 2500mm và lớn hơn phải được trang bị van an toàn để giải phóng áp suất bên trong quá mức khi vô tình chắn bùn bị nén quá mức.Fender có đường kính nhỏ hơn 2500mm, có thể được trang bị van an toàn nếu được yêu cầu.
7 Phụ kiện kim loại
Tất cả các phụ kiện kim loại có liên quan của chắn bùn khí nén, bao gồm cùm, vòng kéo, mâm xoay, lưới xích, được làm bằng thép không gỉ, có khả năng chống nước biển ăn mòn.
| Yêu cầu về kích thước và hiệu suất chắn bùn bằng khí nén 50 | ||||
|
Kích thước danh nghĩa đường kính x chiều dài mm |
Áp suất bên trong ban đầu kPa |
Khả năng hấp thụ năng lượng được đảm bảo (GEA) | Phản lực tại độ lệch GEA (R) | Áp suất thân tàu (Áp suất bên trong) tại độ lệch GEA (P) |
| Giá trị nhỏ nhất ở độ võng 60 ± 5% kJ | Dung sai ± 10% kN |
Giá trị tham khảo kPa |
||
| 500 x 1000 | 50 | 6 | 64 | 132 |
| 600 x 1000 | 50 | số 8 | 74 | 126 |
| 700 x 1500 | 50 | 17 | 137 | 135 |
| 1000 x 1500 | 50 | 32 | 182 | 122 |
| 1000 x 2000 | 50 | 45 | 257 | 132 |
| 1200 x2000 | 50 | 63 | 297 | 126 |
| 1350 x 2500 | 50 | 102 | 427 | 130 |
| 1500 x 3000 | 50 | 153 | 579 | 132 |
| 1700 x 3000 | 50 | 191 | 639 | 128 |
| 2000 x 3500 | 50 | 308 | 875 | 128 |
| 2500 x 4000 | 50 | 663 | 1381 | 137 |
| 2500 x5500 | 50 | 943 | 2019 | 148 |
| 3300 x 4500 | 50 | 1175 | 1884 | 130 |
| 3300 x 6500 | 50 | 1814 | 3015 | 146 |
| 3300 x 10600 | 50 | 3067 | 5257 | 158 |
| 4500 x 9000 | 50 | 4752 | 5747 | 146 |
| 4500 x 12000 | 50 | 6473 | 7984 | 154 |
| Yêu cầu về kích thước và hiệu suất chắn bùn bằng khí nén 80 | ||||
|
Kích thước danh nghĩa đường kính x chiều dài mm |
Áp suất bên trong ban đầu kPa |
Khả năng hấp thụ năng lượng được đảm bảo (GEA) | Phản lực tại độ lệch GEA (R) | Áp suất thân tàu (Áp suất bên trong) tại độ lệch GEA (P) |
| Giá trị nhỏ nhất ở độ võng 60 ± 5% kJ | Dung sai ± 10% kN |
Giá trị tham khảo kPa |
||
| 500 x 1000 | 80 | số 8 | 85 | 174 |
| 600 x 1000 | 80 | 11 | 98 | 166 |
| 700 x 1500 | 80 | 24 | 180 | 177 |
| 1000 x 1500 | 80 | 45 | 239 | 160 |
| 1000 x2000 | 80 | 63 | 338 | 174 |
| 1200 x 2000 | 80 | 88 | 390 | 166 |
| 1350 x 2500 | 80 | 142 | 561 | 170 |
| 1500 x 3000 | 80 | 214 | 761 | 174 |
| 1700 x 3000 | 80 | 267 | 840 | 168 |
| 2000 x 3500 | 80 | 430 | 1150 | 168 |
| 2500 x 4000 | 80 | 925 | 1815 | 180 |
| 2500 x 5500 | 80 | 1317 | 2653 | 195 |
| 3300 x 4500 | 80 | 1640 | 2476 | 171 |
| 3300 x 6500 | 80 | 2532 | 3961 | 191 |
| 3300 x 10600 | 80 | 4281 | 6907 | 208 |
| 4500 x 9000 | 80 | 6633 | 7551 | 192 |
| 4500 x 12000 | 80 | 9037 | 10490 | 202 |
Thiết kế độc đáo của Fender cao su khí nén Henger
Van an toàn bảo vệ chủ động, Tất cả các chắn bùn đều được trang bị van an toàn để xả không khí bên trong trong trường hợp vô tình quá áp suất.
Đây là một thiết kế đã được cấp bằng sáng chế có thể tránh được sự phát nổ của chắn bùn do va chạm và lạm phát trong không khí.
Mặt bích Henger được đúc bằng sắt chống ăn mòn với lớp phủ chống ăn mòn mạ kẽm, giúp kéo dài chất lượng và tuổi thọ của chắn bùn.Độ bền của mặt bích đúc Henger cải thiện cao hơn 40% so với loại truyền thống.
1 An toàn và Độ tin cậy
Chắn bùn cao su khí nén Henger được làm bằng cao su tự nhiên, một số lớp dây lốp chắc chắn, do đó có khả năng chịu áp lực và cắt.Hệ số an toàn được áp dụng trong thiết kế của chắn bùn này dựa trên lý thuyết đã được chấp nhận và đã được chứng minh bằng thực nghiệm rộng rãi.
2 Thiết kế van an toàn bảo vệ tích cực được cấp bằng sáng chế
Tất cả các chắn bùn cao su khí nén Henger đều được trang bị van an toàn để xả không khí bên trong trong trường hợp vô tình quá áp suất.
3 Không suy giảm hoặc thay đổi hiệu suất
Các tấm chắn cao su khí nén Henger sử dụng tính đàn hồi nén của không khí, do đó không có sự suy giảm hiệu suất do mệt mỏi.
4 Ưu điểm tại Công trình nghiêng
Tấm chắn cao su khí nén nóng hơn, năng lượng hấp thụ không giảm khi nén nghiêng lên đến 15 độ.
Đây là hai kiểu lắp đặt điển hình: vận hành tàu đến tàu và vận hành tàu cập cảng.
một.vận chuyển đến vận hành tàu
Nói chung, hai điểm tiếp xúc là đủ để tàu vận tải hạng nhẹ hoạt động.Nhưng 1 hoặc 2 chắn bùn cao su khí nén bổ sung nên được sử dụng làm chắn bùn chính để hấp thụ năng lượng cập bến cho tàu hạng nặng hoạt động trên tàu và giữ khoảng cách đứng thích hợp giữa hai tàu.Trong khi đó, hai hoặc nhiều chắn bùn cỡ nhỏ có thể được treo trên thân tàu làm chắn bùn thứ cấp.
b.tàu đến bến hoạt động
Chắn bùn khí nén thường được sử dụng cho các hoạt động của tàu để quay vì tính năng tuyệt vời của nó.Chắn bùn khí nén được neo với quay bằng xích và cùm.Trong khi đó, chắn bùn khí nén có thể nổi trên mặt nước tùy thuộc vào sự thay đổi của thủy triều.
Vận chuyển Chúng tôi có thể nhận vận chuyển pallet xì hơi và vận chuyển toàn bộ tấm chắn bùn mà không xì hơi theo yêu cầu của khách hàng.Chúng tôi luôn đặt yêu cầu của khách hàng lên hàng đầu.
1. Khi chắn bùn cao su khí nén lâu ngày không sử dụng, nên rửa sạch và làm khô, đổ đầy khí nén thích hợp, đặt ở nơi khô ráo, thoáng mát, nhiệt độ kho duy trì ở mức -15 ℃ -40 ℃.
2. Nơi cất giữ chắn bùn nên tránh xa nguồn nhiệt.
3. Phần phụ không được tiếp xúc với axit, kiềm, mỡ bôi trơn và dung môi hữu cơ.
4. Khi không sử dụng các chắn bùn thì không được xếp chồng lên nhau và không được xếp chồng lên ba.Để kéo dài tuổi thọ của chắn bùn cao su khí nén tốt hơn, bạn nên bảo quản chúng theo đúng các khuyến nghị trên.
Thời gian bảo hành sản phẩm của Henger là 24 tháng mà các nhà cung cấp bình thường cũng không thể đạt được thời gian dài như vậy, đó cũng là niềm tin mà chúng tôi và khách hàng dành cho sản phẩm của nhà máy.
Dịch vụ hậu mãi chúng tôi trực 24/24, chỉ cần bạn có thắc mắc chúng tôi sẽ luôn có mặt, sẽ có đội ngũ nhân viên chuyên nghiệp giải đáp thắc mắc và hỗ trợ kỹ thuật cho bạn.
Vận chuyển Chúng tôi có thể nhận vận chuyển pallet xì hơi và vận chuyển toàn bộ tấm chắn bùn mà không xì hơi theo yêu cầu của khách hàng.Chúng tôi luôn đặt yêu cầu của khách hàng lên hàng đầu.
