Kênh thuyền đùn Bộ chắn bùn hàng hải Bộ cản khí nén lớn Yokohama
Giới thiệu chắn bùn cao su khí nén
Chắn bùn chủ yếu để chịu lực va đập của tàu khi tàu cập bến, rời bến và các dạng khác (như khi tàu buộc dây để kéo), truyền cho kết cấu thân tàu một diện tích lớn hơn.Chắn bùn bằng gỗ có tác dụng đệm.Mặc dù các chắn bùn bằng thép có tác dụng đệm kém nhưng chịu lực tốt hơn và có thể được đưa vào phần dầm thân tàu (độ bền hàn phải đảm bảo).Đặc biệt đối với sà lan có boong hở lớn, chúng có thể bù đắp cho boong Việc thiếu diện tích mặt cắt hiệu quả có lợi cho sức dọc.Vật liệu thép không được sử dụng cho chắn bùn của sà lan chở dầu và tàu chở dầu nhỏ.
Các tàu biển lớn thường không có chắn bùn.Thuyền sông, thuyền công tác, chắn bùn đường đôi vĩnh cửu, một chiếc nằm ở boong trên và chiếc còn lại nằm cao hơn một chút so với mực nước thiết kế
1 cao su bên ngoài
Các lớp cao su bên ngoài bao phủ bên ngoài chắn bùn bảo vệ các lớp dây và lớp cao su bên trong khỏi mài mòn và các tác động ngoại lực khác.Hợp chất này có đủ độ bền kéo và xé để chịu được mọi điều kiện thời tiết và sử dụng khó khăn.Màu tiêu chuẩn là màu đen, nhưng các màu khác có sẵn theo yêu cầu.
2 cao su bên trong
Lớp lót của một màng cao su bịt kín không khí có áp suất bên trong các tấm chắn bùn.
3 lớp dây lốp tổng hợp để gia cố
Các lớp gia cố, được làm bằng dây lốp tổng hợp thường được sử dụng trong lốp xe, được bố trí ở các góc lý tưởng để giữ áp suất bên trong và phân phối ứng suất đồng đều mang lại sự gia cố mạnh mẽ hiệu quả.
4 vòng cườm
Một vòng thép được đặt ở một đầu (hoặc cả hai đầu) của chắn bùn và giữ phần cuối của các lớp dây.

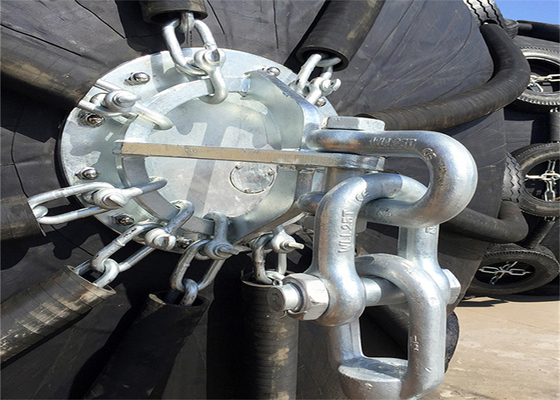

5 mặt bích
Một mặt bích thép được gắn trên chắn bùn, có thể điều chỉnh van khí hoặc van an toàn.
6 van an toàn
Các tấm chắn bùn có đường kính 2500mm và lớn hơn phải được trang bị van an toàn để giải phóng áp suất bên trong vượt quá khi tấm chắn bùn vô tình bị nén quá mức.Fender có đường kính nhỏ hơn 2500mm, có thể được trang bị van an toàn nếu được yêu cầu.
7 Phụ kiện kim loại
Tất cả các phụ kiện kim loại liên quan của chắn bùn khí nén, bao gồm cùm, vòng kéo, mâm xoay, lưới xích, đều được làm bằng thép không gỉ, có khả năng chống nước biển ăn mòn.
Thông số chắn bùn cao su khí nén
| Trọng tải tàu (T) | Kích thước khuyến nghịD × L (m) | Loại tàu |
| 50 | 0,5 * 1,0 | Tàu đánh cá |
| 100 | 0,7 * 1,5 ~ 1,0 * 1,5 | Tàu đánh cá |
| 200 | 1,0 * 1,5 ~ 1,2 * 2,0 | Tàu đánh cá, tàu kéo |
| 300-500 | 1,2 * 2,0 ~ 1,5 * 2,5 | Tàu đánh cá, tàu kéo |
| 1000 | 1,5 * 2,5 ~ 1,5 * 3,0 | Tàu kéo, tàu chở hàng |
| 3000 | 2.0 * 3.0 ~ 2.0 * 3.5 | tàu chở hàng, tàu đánh cá viễn dương |
| 10000 | 2.0 * 3.5 ~ 2.5 * 4.0 | Tàu chở hàng |
| Yêu cầu về kích thước và hiệu suất chắn bùn bằng khí nén 80 | ||||
|
Kích thước danh nghĩa đường kính x chiều dài mm |
Áp suất bên trong ban đầu kPa |
Khả năng hấp thụ năng lượng được đảm bảo (GEA) | Phản lực tại độ lệch GEA (R) | Áp suất thân tàu (Áp suất bên trong) tại độ lệch GEA (P) |
| Giá trị nhỏ nhất ở độ võng 60 ± 5% kJ | Dung sai ± 10% kN |
Giá trị tham khảo kPa |
||
| 500 x 1000 | 80 | số 8 | 85 | 174 |
| 600 x 1000 | 80 | 11 | 98 | 166 |
| 700 x 1500 | 80 | 24 | 180 | 177 |
| 1000 x 1500 | 80 | 45 | 239 | 160 |
| 1000 x2000 | 80 | 63 | 338 | 174 |
| 1200 x 2000 | 80 | 88 | 390 | 166 |
| 1350 x 2500 | 80 | 142 | 561 | 170 |
| 1500 x 3000 | 80 | 214 | 761 | 174 |
| 1700 x 3000 | 80 | 267 | 840 | 168 |
| 2000 x 3500 | 80 | 430 | 1150 | 168 |
| 2500 x 4000 | 80 | 925 | 1815 | 180 |
| 2500 x 5500 | 80 | 1317 | 2653 | 195 |
| 3300 x 4500 | 80 | 1640 | 2476 | 171 |
| 3300 x 6500 | 80 | 2532 | 3961 | 191 |
| 3300 x 10600 | 80 | 4281 | 6907 | 208 |
| 4500 x 9000 | 80 | 6633 | 7551 | 192 |
| 4500 x 12000 | 80 | 9037 | 10490 | 202 |
