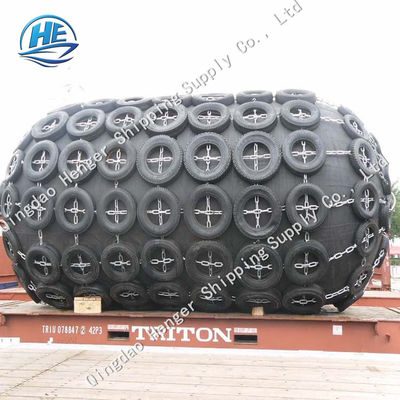

Chống nổ cho cầu tàu neo đậu Bộ phận đỡ cao su hàng hải bơm hơi
Giới thiệu về sản phẩm của Henger
♦ Công ty chủ yếu sản xuất và bán các loại chắn bùn cao su khí nén, chắn bùn bằng polyurethane EVA và túi khí hàng hải, các sản phẩm có công thức độc đáo và công nghệ sản xuất tiên tiến.
♦ Sản phẩm của công ty đã đạt tiêu chuẩn ISO9001: 2000, CCS, DNV, LR, v.v.
♦ Sản phẩm của công ty được xuất khẩu sang Mỹ, Pháp, Ý, Anh, Singapore, Indonesia, Hàn Quốc và các nước và khu vực khác.
Giơi thiệu sản phẩm
Chắn bùn cao su khí nén sử dụng khí nén làm phương tiện đệm, giúp tàu có tác dụng chống va chạm tốt hơn khi ở gần tàu hoặc bến tàu.
Đặc trưng
● Chống mài mòn bên ngoài ● Chịu áp lực
● Chống lão hóa ● Tuổi thọ lâu dài
● Độ kín khí tốt ● Bảo quản dễ dàng
● Không biến dạng ● Cài đặt đơn giản
Chức năng & Ứng dụng
● Được lắp đặt trên cầu cảng và bến tàu
● Được lắp đặt trên tàu để neo đậu
● Buồng phao
● Để di chuyển hàng hóa
● Con dấu đường ống
Thông số kỹ thuật
| Yêu cầu về kích thước và hiệu suất chắn bùn bằng khí nén 50 | ||||
|
Kích thước danh nghĩa đường kính x chiều dài mm |
Áp suất bên trong ban đầu kPa |
Khả năng hấp thụ năng lượng được đảm bảo (GEA) | Phản lực tại độ lệch GEA (R) | Áp suất thân tàu (Áp suất bên trong) tại độ lệch GEA (P) |
| Giá trị nhỏ nhất ở độ võng 60 ± 5% kJ | Dung sai ± 10% kN |
Giá trị tham khảo kPa |
||
| 500 x 1000 | 50 | 6 | 64 | 132 |
| 600 x 1000 | 50 | số 8 | 74 | 126 |
| 700 x 1500 | 50 | 17 | 137 | 135 |
| 1000 x 1500 | 50 | 32 | 182 | 122 |
| 1000 x 2000 | 50 | 45 | 257 | 132 |
| 1200 x2000 | 50 | 63 | 297 | 126 |
| 1350 x 2500 | 50 | 102 | 427 | 130 |
| 1500 x 3000 | 50 | 153 | 579 | 132 |
| 1700 x 3000 | 50 | 191 | 639 | 128 |
| 2000 x 3500 | 50 | 308 | 875 | 128 |
| 2500 x 4000 | 50 | 663 | 1381 | 137 |
| 2500 x5500 | 50 | 943 | 2019 | 148 |
| 3300 x 4500 | 50 | 1175 | 1884 | 130 |
| 3300 x 6500 | 50 | 1814 | 3015 | 146 |
| 3300 x 10600 | 50 | 3067 | 5257 | 158 |
| 4500 x 9000 | 50 | 4752 | 5747 | 146 |
| 4500 x 12000 | 50 | 6473 | 7984 | 154 |
| Yêu cầu về kích thước và hiệu suất chắn bùn bằng khí nén 80 | ||||
|
Kích thước danh nghĩa đường kính x chiều dài mm |
Áp suất bên trong ban đầu kPa |
Khả năng hấp thụ năng lượng được đảm bảo (GEA) | Phản lực tại độ lệch GEA (R) | Áp suất thân tàu (Áp suất bên trong) tại độ lệch GEA (P) |
| Giá trị nhỏ nhất ở độ võng 60 ± 5% kJ | Dung sai ± 10% kN |
Giá trị tham khảo kPa |
||
| 500 x 1000 | 80 | số 8 | 85 | 174 |
| 600 x 1000 | 80 | 11 | 98 | 166 |
| 700 x 1500 | 80 | 24 | 180 | 177 |
| 1000 x 1500 | 80 | 45 | 239 | 160 |
| 1000 x2000 | 80 | 63 | 338 | 174 |
| 1200 x 2000 | 80 | 88 | 390 | 166 |
| 1350 x 2500 | 80 | 142 | 561 | 170 |
| 1500 x 3000 | 80 | 214 | 761 | 174 |
| 1700 x 3000 | 80 | 267 | 840 | 168 |
| 2000 x 3500 | 80 | 430 | 1150 | 168 |
| 2500 x 4000 | 80 | 925 | 1815 | 180 |
| 2500 x 5500 | 80 | 1317 | 2653 | 195 |
| 3300 x 4500 | 80 | 1640 | 2476 | 171 |
| 3300 x 6500 | 80 | 2532 | 3961 | 191 |
| 3300 x 10600 | 80 | 4281 | 6907 | 208 |
| 4500 x 9000 | 80 | 6633 | 7551 | 192 |
| 4500 x 12000 | 80 | 9037 | 10490 | 202 |
Lựa chọn mô hình của Fender cao su khí nén cho tàu cỡ nhỏ và cỡ trung
|
Trọng tải tàu (NS) |
Kích thước đề xuất DXL (m) |
Loại tàu
|
| 50 | 0,5 x 1,0 | Tàu đánh cá |
| 100 | 0,7 x 1,5 ~ 1,0 x 1,5 | Tàu đánh cá |
| 200 | 1,0 x 1,5 ~ 1,2 x 2,0 | Tàu đánh cá, Tàu kéo |
| 300-500 | 1,2 x 2,0 ~ 1,5 x 2,5 | Tàu đánh cá, Tàu kéo |
| 1000 | 1,5 x 2,5 ~ 1,5 x 3,0 | Tàu kéo, Tàu chở hàng |
| 3000 | 2.0 x 3.0 ~ 2.0 x 3.5 | Tàu chở hàng, tàu đánh cá viễn dương |
| 10000 | 2,0 x 3,5 ~ 2,5 x 4,0 | Tàu chở hàng |
Lựa chọn mô hình của tấm chắn cao su khí nén cho tàu trọng tải lớn
|
Trọng tải tàu (DWT) |
Tốc độ lên máy bay giả định (M / S) | Năng lượng động học hiệu quả (KNM) |
Kích thước Fender D x L (NS) |
| 200000 | 0,15 | 1890 | 3,3 x 6,5 |
| 150000 | 0,15 | 1417 | 3,3 x 6,5 |
| 100000 | 0,15 | 945 | 3.0 x 5.0 |
| 85000 | 0,17 | 1031 | 3.0 x 6.0 |
| 50000 | 0,18 | 680 | 2,5 x 5,5 |
| 40000 | 0,20 | 672 | 2,5 x 5,5 |
| 30000 | 0,22 | 609 | 2,5 x 4,0 |
| 20000 | 0,25 | 525 | 2,5 x 4,0 |
| 15000 | 0,26 | 425 | 2,5 x 4,0 |
| 10000 | 0,28 | 329 | 2.0 x 4.0 |
| 5000 | 0,33 | 228 | 2.0 x 3.5 |
