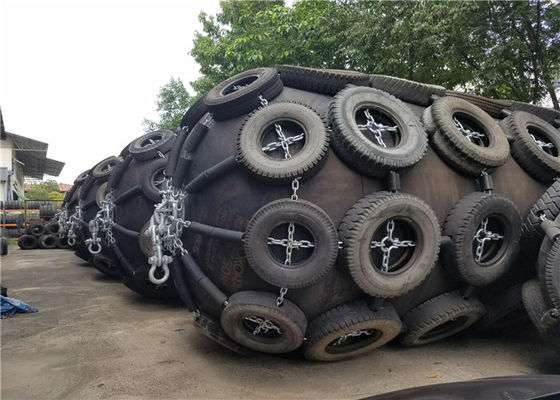

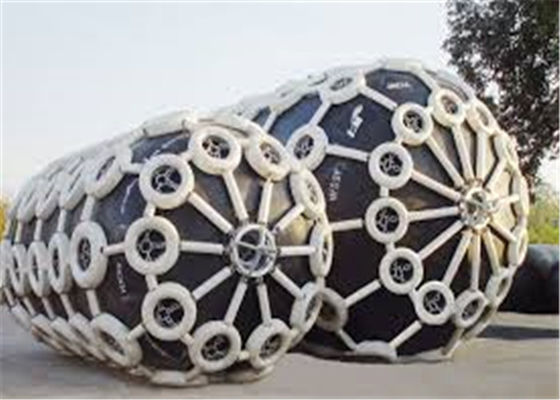

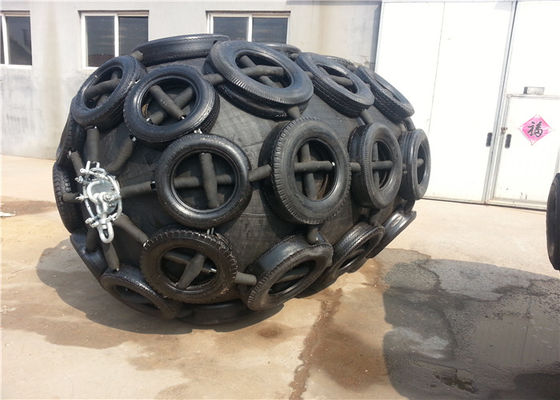

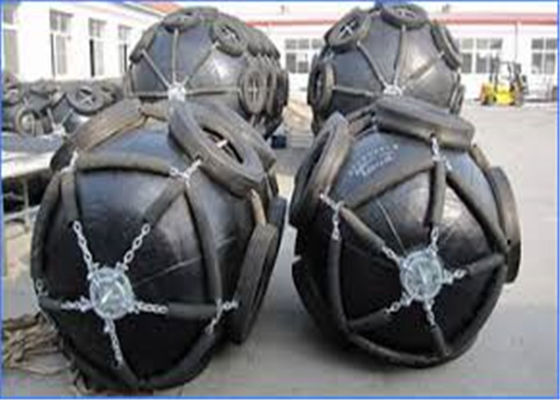

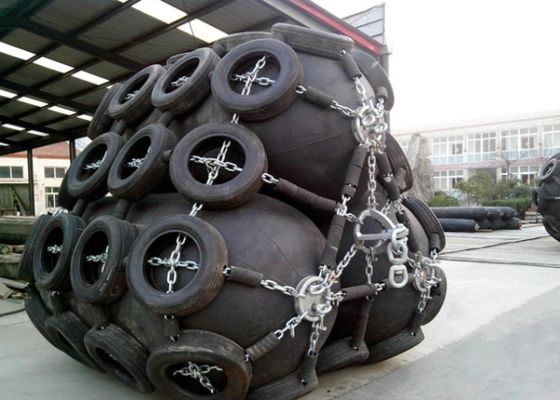

Fender cao su khí nén Chắn bùn cao su khí nén là một loại thiết bị neo đậu, đệm và bảo vệ tàu, sử dụng khí nén làm phương tiện đệm để tránh va chạm khi tàu neo đậu.Những tấm chắn cao su khí nén này đóng một vai trò quan trọng trong hoạt động an toàn của bến tàu và neo đậu, và được sử dụng rộng rãi ...
Fender cao su khí nén
III.Thông số kỹ thuật
| Kích thước Fender | Số lượng nén (60%) |
Trọng lượng Noumenon (kg) |
Trọng lượng với áo khoác bảo vệ (Kilôgam) |
||
|
D (mm) |
L (mm) |
Phản ứng (KN) |
Hấp thụ năng lượng (KNM) |
||
| 500 | 1000 | 64 | 6 | 23 | 35 |
| 600 | 1000 | 74 | số 8 | 28 | 40 |
| 700 | 1000 | 137 | 17 | 58 | 52 |
| 1000 | 1500 | 182 | 32 | 82 | 100 |
| 1000 | 2000 | 257 | 45 | 148 | 152 |
| 1200 | 2000 | 297 | 63 | 167 | 200 |
| 1350 | 2500 | 427 | 102 | 220 | 298 |
| 1500 | 2500 | 499 | 134 | 270 | 300 |
| 1500 | 3000 | 579 | 153 | 318 | 450 |
| 1700 | 3000 | 639 | 191 | 380 | 482 |
| 2000 | 3500 | 875 | 308 | 580 | 890 |
| 2000 | 4000 | 1000 | 352 | 680 | 1000 |
| 2500 | 4000 | 1381 | 663 | 1064 | 1180 |
| 2500 | 5500 | 2019 | 1131 | 1268 | 1380 |
| 3000 | 5000 | 2422 | 1357 | 1980 | 2388 |
| 3000 | 6000 | 2906 | 1293 | 2400 | 2690 |
| 3300 | 4500 | 1884 | 1175 | 2380 | 2617 |
| 3300 | 6500 | 3015 | 1814 | 2980 | 3000 |
|
|||||
Lựa chọn mô hình của Fender cao su khí nén cho tàu cỡ trung và nhỏ
|
Trọng tải tàu (T) |
Kích thước đề xuất DXL (m) |
Loại tàu
|
| 50 | 0,5 x 1,0 | Tàu đánh cá |
| 100 | 0,7 x 1,5 ~ 1,0 x 1,5 | Tàu đánh cá |
| 200 | 1,0 x 1,5 ~ 1,2 x 2,0 | Tàu đánh cá, Tàu kéo |
| 300-500 | 1,2 x 2,0 ~ 1,5 x 2,5 | Tàu đánh cá, Tàu kéo |
| 1000 | 1,5 x 2,5 ~ 1,5 x 3,0 | Tàu kéo, Tàu chở hàng |
| 3000 | 2.0 x 3.0 ~ 2.0 x 3.5 | Tàu chở hàng, tàu đánh cá viễn dương |
| 10000 | 2,0 x 3,5 ~ 2,5 x 4,0 | Tàu chở hàng |
Henger Yokohama Cao su Fender Ưu điểm
Chắn bùn cao su khí nén Henger được làm bằng cao su tự nhiên, một số lớp dây lốp chắc chắn, do đó có khả năng chịu áp lực và cắt.Hệ số an toàn được áp dụng trong thiết kế của chắn bùn này dựa trên lý thuyết đã được chấp nhận và đã được chứng minh bằng thực nghiệm rộng rãi.
Tất cả các chắn bùn cao su khí nén Henger đều được trang bị van an toàn để xả không khí bên trong trong trường hợp vô tình quá áp suất.
Tấm chắn cao su khí nén Henger sử dụng tính đàn hồi nén của không khí, do đó không có sự suy giảm hiệu suất do mệt mỏi.
Tấm chắn cao su khí nén nóng hơn, năng lượng hấp thụ không giảm khi nén nghiêng lên đến 15 độ.
Việc sử dụng tính đàn hồi nén của không khí cung cấp áp suất bề mặt hoàn toàn đồng nhất khi tiếp xúc, làm cho Chắn bùn cao su khí nén Yokohama trở nên lý tưởng.Áp suất bề mặt của Chắn bùn cao su khí nén Yokohama bằng với áp suất không khí bên trong.
Do đặc tính áp suất bề mặt thấp và đồng đều, các tấm chắn cao su khí nén Yokohama được sử dụng phổ biến tại các bến tàu LNG.Lực phản ứng mềm cho kết cấu tàu và cầu tàu phản lực của Chắn bùn cao su khí nén Yokohama không tăng mạnh, ngay cả trong điều kiện quá tải.Do đó, Chắn bùn cao su khí nén hoạt động tốt trong những trường hợp như vậy, và bảo vệ tàu và các phương tiện neo đậu.
Thiết kế và cấu trúc tấm chắn cao su khí nén nóng hơn:
Tất cả các chắn bùn đều được trang bị van an toàn để xả không khí bên trong trong trường hợp vô tình vượt quá áp suất.
nó là một thiết kế được cấp bằng sáng chế có thể tránh nổ các chắn bùn do va chạm và lạm phát không khí.
Tất cả các chắn bùn đều được thiết kế với một đầu nối thay đổi tốc độ không khí nhanh chóng.Bằng cách thay đổi một đầu nối lạm phát không khí mới, chắn bùn cao su khí nén có thể tiếp tục hoạt động mà không gặp bất kỳ sự cố nào thay vì phải cạo trong nhà máy xử lý phục hồi.
Đầu nối lạm phát không khí có thể hoán đổi Đầu nối lạm phát không khí truyền thống
Henger Flange được đúc bằng sắt chống ăn mòn với lớp phủ chống ăn mòn mạ kẽm, giúp kéo dài chất lượng và tuổi thọ của chắn bùn.Độ bền của mặt bích đúc Henger cải thiện cao hơn 40% so với loại truyền thống.
Mặt bích đúc tăng cường Mặt bích truyền thống
